Hongnuo (shenyang) General Machinery Co., Ltd. là một trong những nhà sản xuất và cung cấp máy đo lưu lượng dòng xoáy kỹ thuật số đáng tin cậy nhất ở Trung Quốc. Chào mừng bạn đến mua máy đo lưu lượng xoáy kỹ thuật số chất lượng cao với giá cạnh tranh từ nhà máy của chúng tôi. Chúng tôi cũng chấp nhận đơn đặt hàng tùy chỉnh.
Máy đo lưu lượng xoáy công nghiệp thông minh HNF40-B là giải pháp đo lưu lượng-hiệu suất cao cho các ứng dụng hơi nước, khí đốt và chất lỏng. Bằng cách sử dụng nguyên lý đường xoáy Kármán đã được chứng minh, nó cung cấp dữ liệu đáng tin cậy và chính xác với độ ổn định lâu dài tuyệt vời nhờ thiết kế không có bộ phận cơ khí chuyển động.
Lưu lượng kế đa năng này cung cấp khả năng đo đặc biệt, xử lý nhiệt độ trung bình lên đến +350 độ và áp suất lên tới 45 MPa (theo yêu cầu). Nó cung cấp độ chính xác cao (± 0,5% đến ± 1,5% đối với chất lỏng và khí) và tỷ lệ quay vòng rộng (thường là 8:1 đến 20:1, có thể mở rộng đến Lớn hơn hoặc bằng 30:1). Một tính năng chính là khả năng tách biệt cảm biến và bộ khuếch đại lên đến 15 mét, mang lại sự linh hoạt lắp đặt tuyệt vời trong các bố cục công nghiệp phức tạp.
HNF40-B hỗ trợ nhiều tùy chọn đầu ra và giao tiếp toàn diện, bao gồm 4-20mA analog, xung/tần số, giao thức HART và RS485 với Modbus RTU, đảm bảo tích hợp liền mạch vào hệ thống điều khiển hiện đại và SCADA. Nó có sẵn ở dạng lỗ khoan đầy đủ (DN15 đến DN300), thiết kế chèn (DN200 đến DN1500) và thiết kế kẹp, với các bộ phận ướt thường được chế tạo từ thép không gỉ 304 bền (tùy chọn 316L).
Lý tưởng để đo hơi bão hòa, hơi quá nhiệt, khí nén và các chất lỏng xử lý khác nhau, nó được sử dụng rộng rãi trong sản xuất điện, xử lý hóa chất, hệ thống sưởi ấm và giám sát tiện ích nhà máy công nghiệp. Với các tùy chọn về chứng nhận an toàn nội tại (Ex ia) và chứng nhận-chống cháy nổ (Ex d), mức bảo vệ IP65/IP68 và kết cấu chắc chắn, HNF40-B kết hợp các tính năng thông minh, tính linh hoạt trong đo lường và độ bền công nghiệp cho những thách thức khắt khe về đo lường dòng chảy.
Chú phổ biến: máy đo lưu lượng xoáy kỹ thuật số, nhà sản xuất, nhà cung cấp, nhà máy sản xuất máy đo lưu lượng xoáy kỹ thuật số Trung Quốc
|

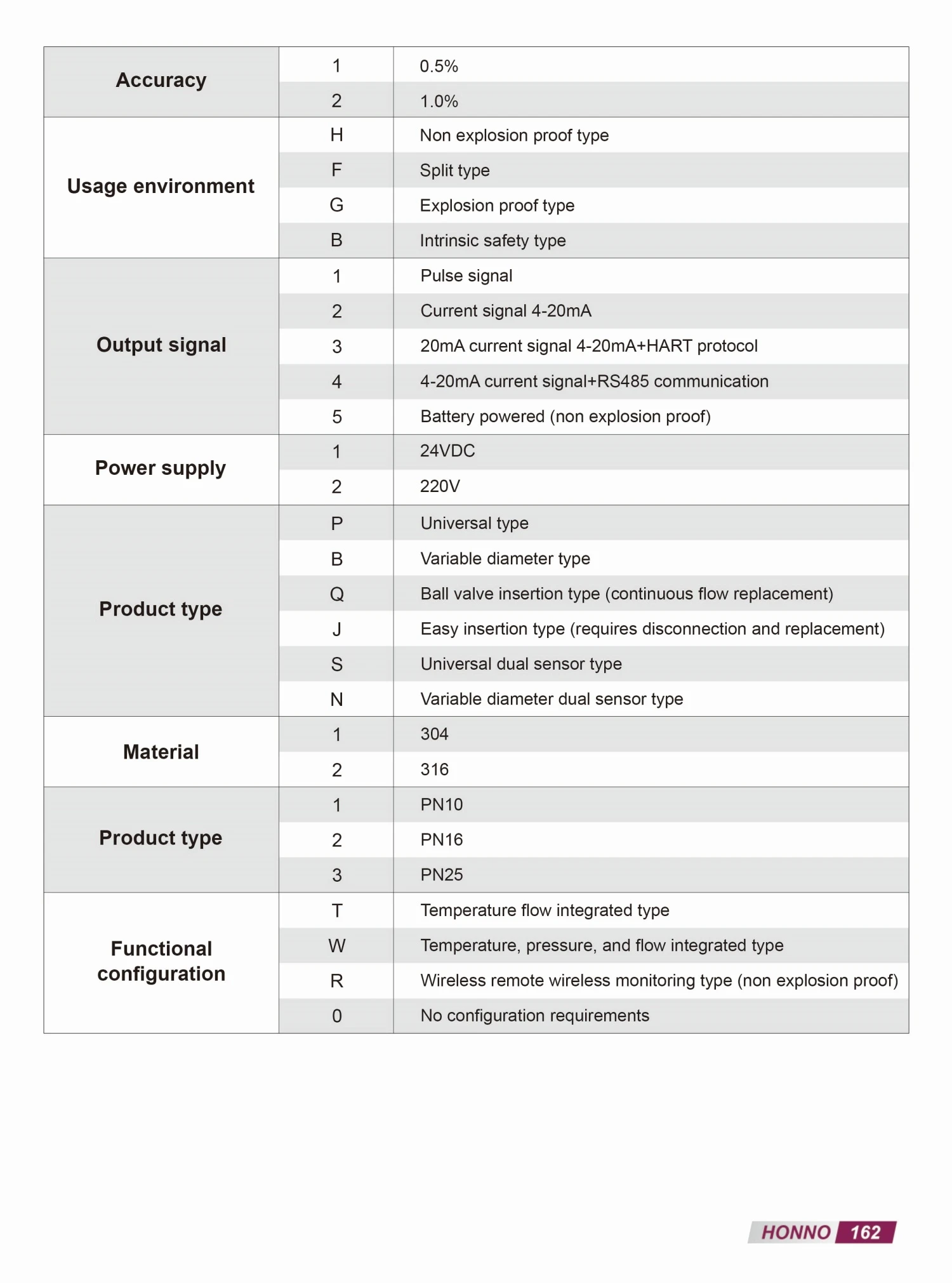

Thông số lưu lượng kế xoáy HNF40-A |
|
|
Thông số cụ thể |
Giá trị / Mô tả |
|
Nguyên tắc đo lường |
Đồng hồ đo lưu lượng xoáy công nghiệp thông minh hoạt động dựa trên nguyên lý đường xoáy Karman. Khi chất lỏng chảy qua vật thể tạo xoáy-có trụ hình tam giác trong đường ống, một hàng xoáy thông thường (tức là đường xoáy Karman) được tạo ra luân phiên ở cả hai phía ở hạ lưu. Tần số tách xoáy tỷ lệ thuận với tốc độ dòng chảy của chất lỏng. Cảm biến phát hiện tín hiệu tần số này thông qua-các phần tử áp điện tích hợp và sau khi được xử lý bằng bộ vi xử lý bên trong và bộ chuyển đổi thông minh, cảm biến có thể tính toán chính xác tốc độ dòng chảy tức thời và tích lũy của chất lỏng, đồng thời xuất ra tín hiệu tiêu chuẩn. |
|
Phạm vi đường kính danh nghĩa |
Tiêu chuẩn:-loại lỗ khoan đầy đủ DN15~DN400 |
|
Vật liệu bộ phận ướt |
Thép không gỉ 304 |
|
Phương thức kết nối |
Loại kẹp |
|
Lỗi đo tối đa |
Chất lỏng: ± 0,5% ± 1,0% ± 1,5% |
|
Phạm vi đo |
Chất lỏng: 0,2-690000 m³/h |
|
Áp suất quá trình tối đa |
Cấp áp suất tiêu chuẩn Nhỏ hơn hoặc bằng 2,5MPa~4,0MPa |
|
Phạm vi nhiệt độ trung bình |
Phạm vi tiêu chuẩn: -40-+250 độ -350 độ |
|
Phạm vi nhiệt độ môi trường xung quanh |
Vị trí chống-nổ--40~+55 độ |
|
Vật liệu vỏ máy phát |
Vỏ hợp kim nhôm |
|
Hiển thị/Vận hành |
Dòng chảy tức thời, dòng tích lũy, đơn vị dòng chảy, phần trăm dòng chảy, v.v. |
|
Đầu vào |
0 |
|
đầu ra |
Tần số/đầu ra xung: 2~3000Hz, mức thấp Nhỏ hơn hoặc bằng 1V, mức cao Lớn hơn hoặc bằng 5V |
|
Nguồn điện |
Xung: 12VDC~+24VDC |
|
Giấy chứng nhận |
0 |
|
An toàn chức năng |
Ví dụ IIC T1~T4 Ga |
