Hongnuo (shenyang) General Machinery Co., Ltd. là một trong những nhà sản xuất và cung cấp kẹp đo lưu lượng nước siêu âm đáng tin cậy nhất ở Trung Quốc. Chào mừng bạn đến mua kẹp đo lưu lượng nước siêu âm chất lượng cao với giá cạnh tranh từ nhà máy của chúng tôi. Chúng tôi cũng chấp nhận đơn đặt hàng tùy chỉnh.
Tổng quan về thông số
| tham số | Giá trị |
|---|---|
| Kích thước ống | DN6-DN100 |
| Độ chính xác của phép đo | ±2.0% |
| Phạm vi vận tốc dòng chảy | 0.1-5.0 m/s |
| Phương tiện đo | Nước, Nước tinh khiết & Chất lỏng sạch |
| đầu ra | 4-20mA |
| Nguồn điện | 24VDC |
| Xếp hạng bảo vệ | IP54 / IP65 |
Để biết thêm thông số, vui lòng tham khảo thông số kỹ thuật.
Các trường hợp sử dụng điển hình
- Trang bị thêm đường ống chất lỏng hiện có với khả năng đo dòng chảy
- Giám sát nước tuần hoàn trong hệ thống làm mát công nghiệp
- Xác minh điều kiện dòng chảy trong máng xử lý nước
- Hỗ trợ vận hành thiết bị và xác nhận quy trình
- Đo lưu lượng trong đường vận chuyển và định lượng hóa chất
- Theo dõi mức tiêu thụ nước tiện ích tại các cơ sở sản xuất
- Tích hợp giám sát dòng chảy vào thiết bị OEM
- Kiểm tra dòng chảy tạm thời trong quá trình bảo trì và xử lý sự cố
Tại sao chọn HNF00-C?
- Thêm phép đo lưu lượng mà không thay đổi đường ống hiện có
- Giảm thiểu thời gian lắp đặt và chi phí dự án
- Lý tưởng cho việc nâng cấp thiết bị và các ứng dụng trang bị thêm
- Giảm gián đoạn sản xuất trong quá trình triển khai
- Thích hợp cho đường ống kim loại và nhựa
- Dễ dàng di chuyển khi điểm đo thay đổi
- Hữu ích cho việc chạy thử, chẩn đoán và giám sát-dài hạn
- Không có bộ phận chuyển động bên trong đường dẫn dòng chảy
Chú phổ biến: kẹp đo lưu lượng nước siêu âm, kẹp đo lưu lượng nước siêu âm Trung Quốc trên nhà sản xuất, nhà cung cấp, nhà máy
| Thông số kỹ thuật của lưu lượng kế siêu âm kẹp HNF00-C | |
| Thông số cụ thể | Giá trị / Mô tả |
| Nguyên tắc đo lường | Phương pháp chênh lệch thời gian vận chuyển siêu âm: Trong quá trình đo, hai tinh thể áp điện (PZT) bên trong cảm biến được đặt ở vị trí xuôi dòng và ngược dòng để luân phiên gửi và nhận tín hiệu siêu âm. Sóng siêu âm xuyên qua thành ống ở một góc nhất định và truyền vào chất lỏng. Dòng chảy của chất lỏng ảnh hưởng đến sự lan truyền của sóng siêu âm khiến thời gian truyền sóng siêu âm theo chiều ngược dòng luôn lớn hơn thời gian truyền sóng siêu âm theo chiều xuôi dòng. Thông qua phân tích chính xác chênh lệch thời gian truyền theo hai hướng này và dựa trên mối quan hệ tỷ lệ của nó với vận tốc dòng chất lỏng, cảm biến có thể tính toán nhanh chóng và chính xác tốc độ dòng thể tích của chất lỏng. |

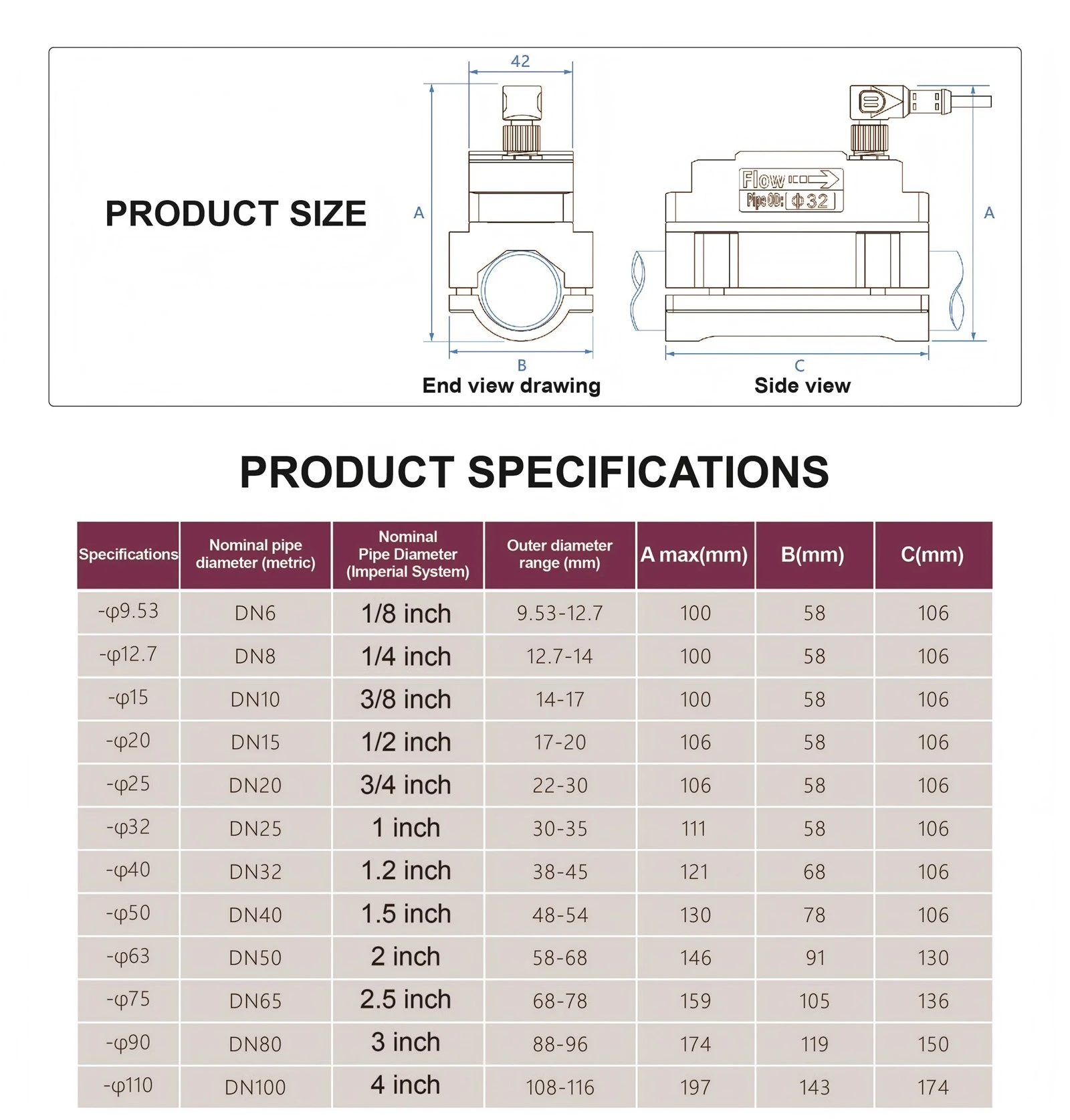

| Phạm vi đường kính danh nghĩa | DN6-DN100 (OD9.53-OD110) |
| Vật liệu bộ phận ướt | Vỏ kim loại, vật liệu không tiếp xúc |
| Phương thức kết nối | Tất cả-trong-một thẻ bên ngoài, được siết chặt bằng vít giữa thẻ trên và thẻ dưới và bộ phận chính |
| Lỗi đo tối đa | +/-2.0%(0.3m/s-5.0m/s) |
| Phạm vi đo | 0.01-130 m³/h |
| Áp suất quy trình tối đa | không có áp lực |
| Phạm vi nhiệt độ trung bình | -10 độ đến -50 độ |
| Phạm vi nhiệt độ môi trường xung quanh | -10 độ đến -50 độ |
| Vật liệu vỏ máy phát | Ống kim loại: Ống thép không gỉ, Ống thép carbon, Ống đồng Ống nhựa: PVDF ,PPH ,PVC ,CPVC ,PDA ,PU ,PPR ,HDPE |
| Hiển thị/Vận hành | Tốc độ dòng chảy tức thời, vận tốc tức thời, lượng tích lũy ròng,- lượng tích lũy một lần, lượng tích lũy hàng ngày, hàng tháng và hàng năm Hỗ trợ lựa chọn đơn vị hệ mét và hệ Anh, m³/h, LPM, GPM, LPH, với đơn vị mặc định của nhà sản xuất là m³/h |
| Đầu vào | |
| đầu ra | 4-20mA Đầu ra rơle MODBUS RTU RS485 |
| Nguồn điện | 24VDC @ 3W với pin cúc áo CR1220 tích hợp- |
| Giấy chứng nhận | CE ISO 9001 ISO14001 |
| An toàn chức năng | An toàn chức năng tuân theo tiêu chuẩn IEC 61508, cho phép sử dụng nó trong các ứng dụng an toàn theo quy định của tiêu chuẩn IEC 61511. |
